冲压厂降废品率：模具监视器+自动停机联动方案

你是否知道，冲压生产中那些恼人的废品，其实并非凭空出现？它们往往源于一系列未被察觉的微小异常。今天，我们就来揭秘一种从根源上拦截废品的智能方案。
在冲压生产中，废品往往不是突然出现的，而是由一系列未被发现的微小异常累积而成。将模具监视器与自动停机系统联动，正是将传统的“事后补救”转变为“即时拦截”，从根源上遏制废品的产生。

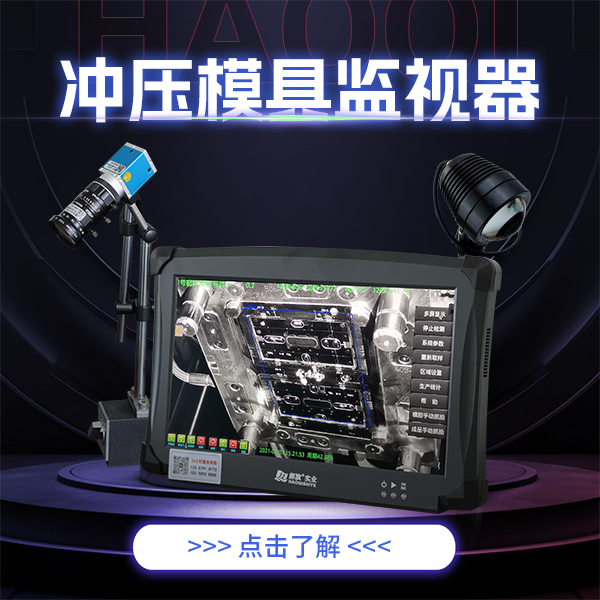

这套方案的核心是模具监视器，它堪称产线的“智能之眼”。它利用机器视觉技术，在每次合模前对模具内部进行高速、精准的“体检”。
它的主要任务是在极短时间内完成拍照、比对、分析、输出结果的全流程，通常在0.01秒到0.02秒内完成。其检测精度可达0.01mm至0.05mm，能有效识别各类异常：
对于产品类，它能检测产品是否未脱落、粘模、叠料、卡料等。
对于模具类，它能检测冲头是否磨损或断裂，顶针、滑块、镶件等是否复位异常。
对于物料类，它能检测送料是否到位、有无偏移或拱起，以及模内有无异物。
那么，实现这套联动系统需要哪些关键硬件呢？
一套完整的联动系统主要由以下部分组成：
首先是视觉采集单元，它由工业相机、工业镜头及专用光源构成。在高速冲压场景下，为应对振动和油污，相机需具备抗振和抗油污能力。
其次是控制与运算单元，包括一台工业控制主机和I/O控制模块。它负责图像处理、逻辑判断，并通过I/O模块与冲床PLC进行信号交互。
然后是显示与操作终端，通常为一块工业触摸屏，用于显示检测状态、设置参数和查看报警记录。
最后是执行与联动设备，即冲床本身及其急停回路，以及可选的机械手、送料机等自动化设备。
这套系统的联动逻辑清晰而高效，核心是构建一个“感知-决策-执行”的闭环，实现秒级响应与自动停机。
具体流程是：首先，冲床运行到上死点时，向监视器发送触发信号。接着，监视器在合模前100-500毫秒的宝贵窗口期内，完成对模腔的拍照。然后，系统将实时图像与内置的“合格标准图”进行像素级比对，智能分析并判断是否存在异常。
系统会根据异常严重程度进行分级响应：
若检测到严重异常，会立即通过I/O模块向冲床PLC发出急停信号，实现毫秒级触发急停，同时联动机械手等设备中止动作并撤离。
若检测到轻微异常，系统会记录事件，可能触发清洁程序，生产继续但会累积提醒。
若检测合格，则冲床正常合模，继续生产。
为确保方案有效落地，有三大关键实施要点需关注：
第一是可靠安装，相机需稳固安装，避免振动导致图像模糊，同时光源需适应不同材料反光特性。
第二是安全通信，监视器与冲床PLC之间应采用实时工业以太网协议进行通信，安全信号必须硬线直连，确保可靠性。
第三是严谨调试，投产前，必须模拟所有可能出现的异常场景，严格测试系统的响应是否及时、准确。
这套方案能带来显著的效益，实现看得见的降本增效：
首先，废品率大幅下降。实际应用数据显示，安装模具监视器后，冲床的废品率普遍下降80%以上。例如，某汽车冲压件工厂的不良品就从每万件80件降至4件。
其次，它能杜绝批量报废。系统能在问题发生的下一个循环前就报警停机，避免了成百上千件废品的产生。
再次，它能保护高价值模具。可降低90%以上的模具损伤风险，将模具维修频次降低65%，大幅延长模具寿命。

最后，它能挽回巨额损失。例如，某车企安装后，年节约废品成本超500万元；另一家企业年节约不良品成本150万元。数据显示，仅良率提升1%，一条年产200万件的产线就能省下数十万元。
